深圳市羅湖區城市內澇預警搭建方案

發布時間：2023-01-11 16:14:47 人氣：來源：

深圳市羅湖區城市內澇預警方案

行業背景：

由于近年來強降雨水引起的城市下穿隧道以及立交橋下等低洼路段存在大量積水的現象經常發生，給人們的出行帶來不便，有時甚至?xí)斐缮柏?cái)產的重大損失。

此種情況已引起市政、應急、防汛、路政等多個行政部門高度重視。一方面要積極修建并管理好排水設施;另一方面建設城市道路積水監測系統尤為必要；建立信息化管理平臺，以便加快市政設施管理現代化進程，為實現“智慧城市”奠定良好基礎。

羅湖區建設城市內澇預警的需求：

今年汛期以來，深圳市雨水天氣逐漸增多，突發暴雨情況時有發生，個別路段積水內澇，給交通安全管理工作帶來極大的壓力和挑戰。在突發暴雨天氣，機動車輛因不了解前方道路（特別是下沉式的立交）積水情況，易誤入深水中。若積水位超過機動車輛排氣管高度，涉水前行可能導致機動車輛熄火受損，極端情況下可能危及生命安全。

面對汛期道路內澇的嚴峻挑戰，深圳市交通運輸局羅湖管理局將進一步強化紅線意識和底線思維，加大羅湖區易澇點隱患排查力度，逐步推廣宣傳涉水標志標識，切實做到“防在前，預在先，能應對，責任實”和“七個到位”，堅決防止因?yàn)?zāi)造成交通事故，最大限度避免和減少人員傷亡和財產損失。

羅湖區城市內澇預警試點：

試點路段：沿河北路愛國路立交橋下

沿河北路愛國路立交橋，地處低洼、沿河地段，在汛期或突發暴雨情況下極易積水出現內澇情況，對過往車輛以及周邊住戶行人出行存在較大的安全隱患。為此建立城市內澇預警，及時發布道路積水情況，警示提示過往車輛及行人注意當前積水情況，提早做好預警，防止因內澇積水造成交通事故，最大限度避免和減少人員傷亡和財產損失。

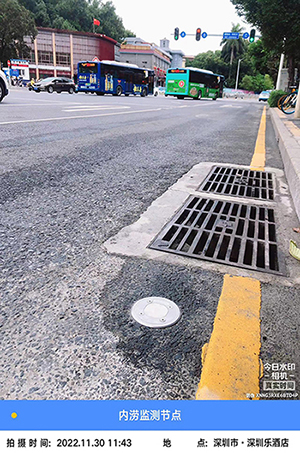

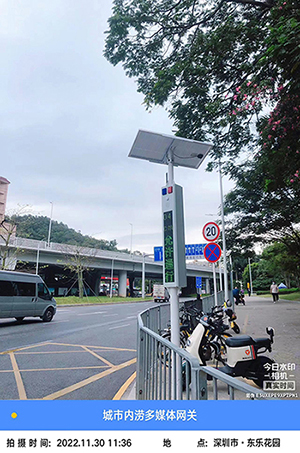

安裝效果圖：

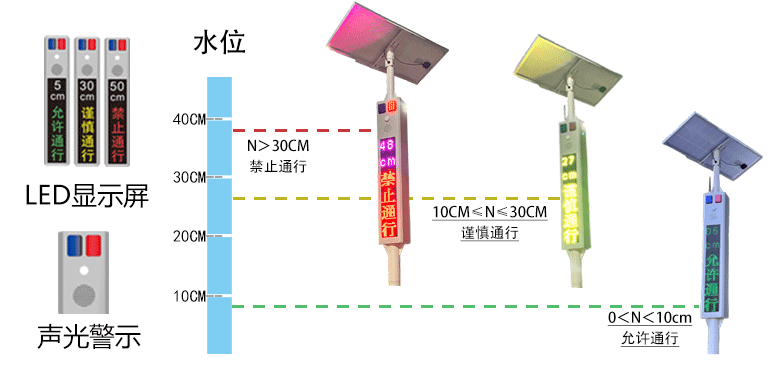

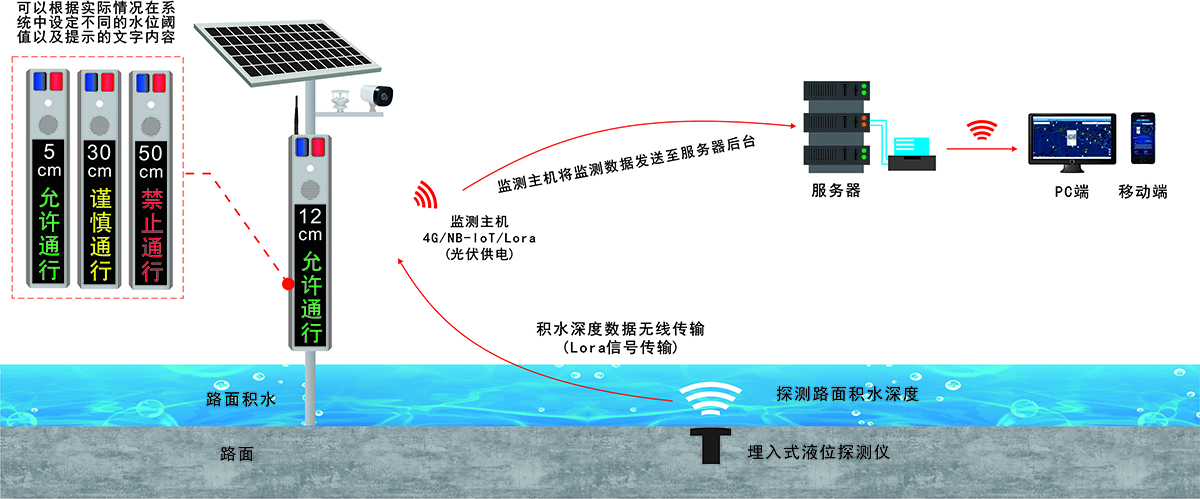

城市內澇預警系統示意圖：

城市內澇水位監測由遠程遙測終端（多媒體LED屏無線網關）、地埋式水位監測節點、智能語音播報系統、太陽能供電系統、燈光報警模塊以及LED屏顯示模塊等組成。地埋式水位監測節點通過LORA信號，將檢測到的水位信息傳輸?shù)蕉嗝襟wLED屏無線網關，無線網關可以將接收的水位數值通過4G通訊模塊傳遞至后臺服務器，通過云平臺可以全面掌握城市內澇低洼地段積水情況、實現排水統籌調度，建立起城市內澇監測預警系統。

同時將監測到的水位值實時在LED屏上顯示，水位超限閾值時；根據不同閾值預設的播報內容；觸發智能語音播報系統進行實時播報，同時揚聲器和聲光報警器雙重警示，提醒過路行人及車輛注意水深情況，視情況通行，避免發生不必要的人身財產損失。

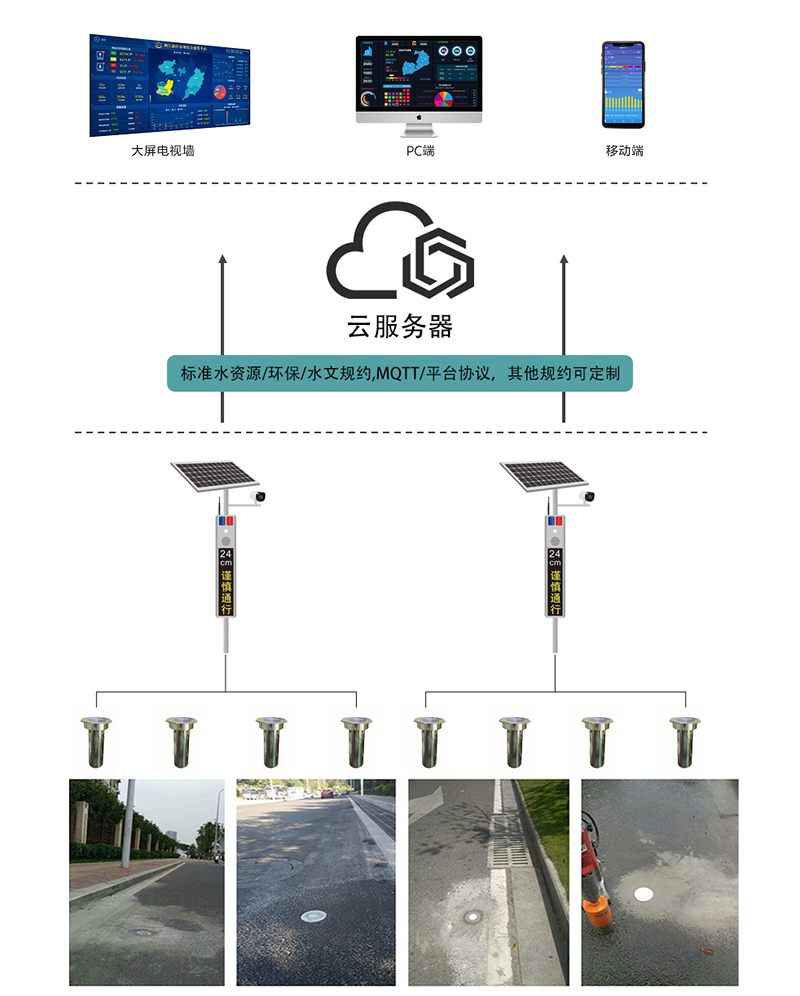

城市內澇監測預警系統結構圖：

組網描述：

監測層：由地埋式水位監測節點采集前端數據，通過LORA信號將數據傳輸至多媒體LED屏無線網關，無線網關將實時監測數據進行傳輸至云平臺。

傳輸層：應用的傳輸協議有公共網絡、GPRS/CDMA/3G/4G、GPS、LoRa。

監控層：中心監控層PC端、手機端。

發布層：由智能語音播報系統進行實時水位播報以及語音提示并結合雙色等進行警示提醒。

城市內澇監測預警系統功能特點:

●水位監測+視頻監控（可選部分）的積水實況

監測終端實時采集水位監測節點數據，攝像機視頻監控積水路段實況。

●通過GPRS/CDMA/3G/4G、GPS、LoRa等傳輸協議遠傳至監控中心。

●自動多級預警，預警提示閾值可設，根據實際情況通過后臺可自行設置

● 積水水位可以與排水泵站實現聯動控制

監控中心可以根據積水水位自動控制本地排水泵站啟停，及時排澇。

●遠程監管，統計分析，輔助管理

1.地圖總覽所有測點積水狀況

2.曲線分析水位變化趨勢

3.為排水調度提供數據依據

4.按管理需求生成統計報表

城市內澇監測預警系統平臺：

云數據展示平臺可以將遙測終端機采集到的傳感器數據發送到服務器上，其功能包括：

•基于GPS一張圖展現內澇監測點位置；
•集成數據，自動生成積水過程線；
•積水實時報警；
•數據統計預警；
•疊加歷史重大內澇災害數據對比；
•疊加當前降雨、交通、積水；
•聲光報警聯動，設置積水報警閾值；

平臺展示：

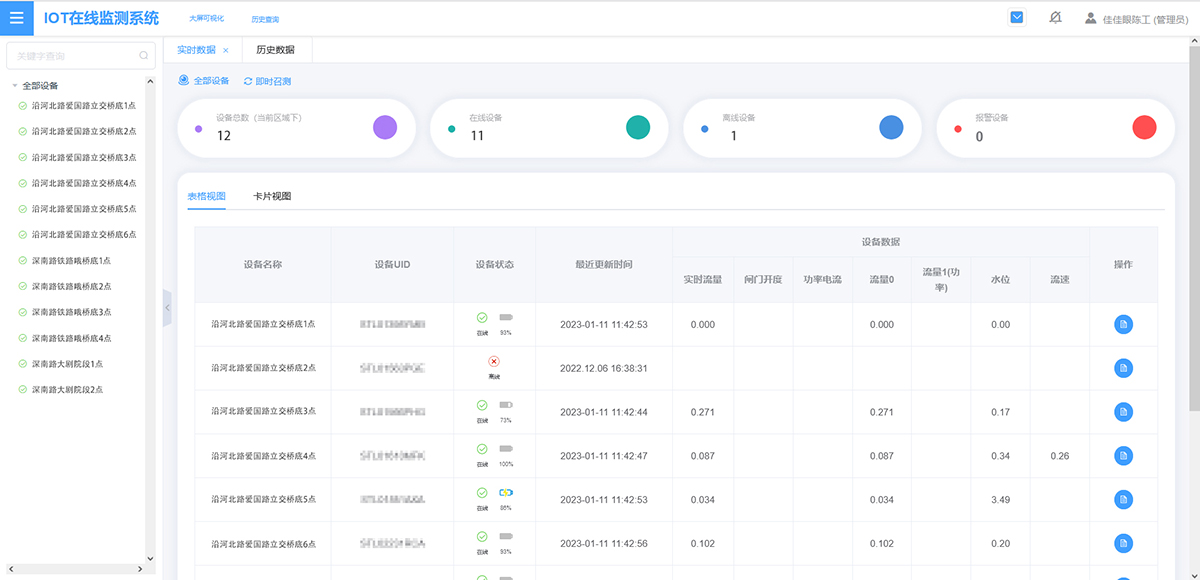

實時數據一覽表

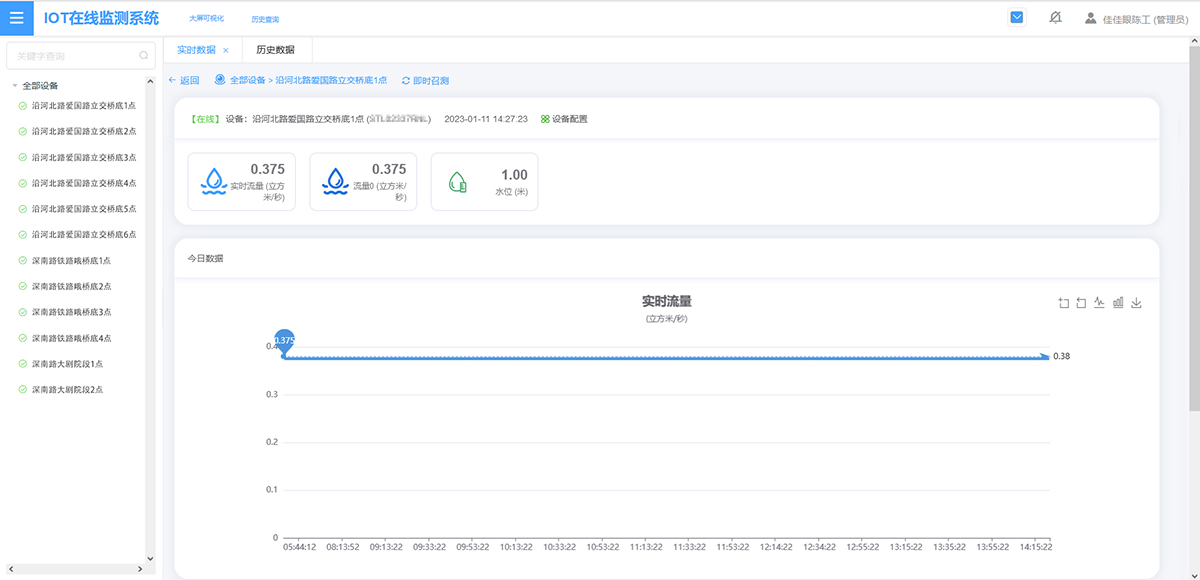

單個節點采集數據詳情

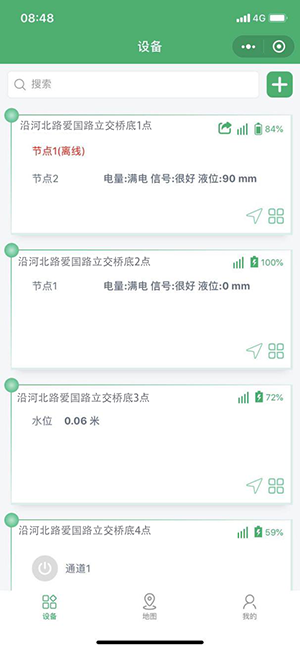

微信小程序端界面展示：

功能：

•采集各節點的液位數據，采集時間間隔可設置。
•上報各節點的液位數據，上報時間間隔可設置。
•手機端可同時監測多個設備。
•手機端具備數據存儲功能。
•數據可對接不同平臺。
•手機端可遠程設置工作參數，支持遠程升級。
•用戶可在任何地方使用手機端查看各節點數據。
•具備上傳各節點的電池電壓功能。

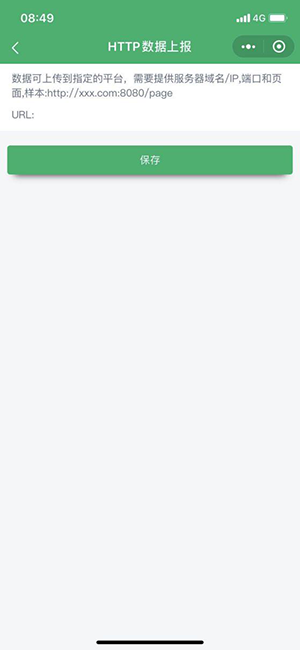

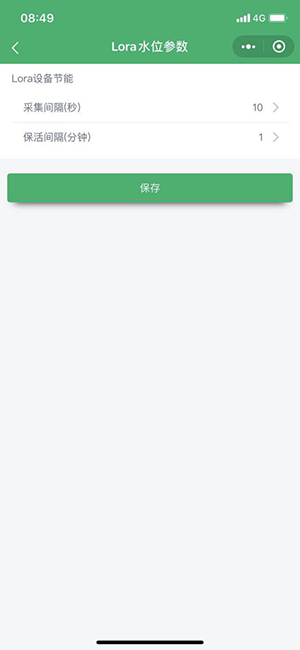

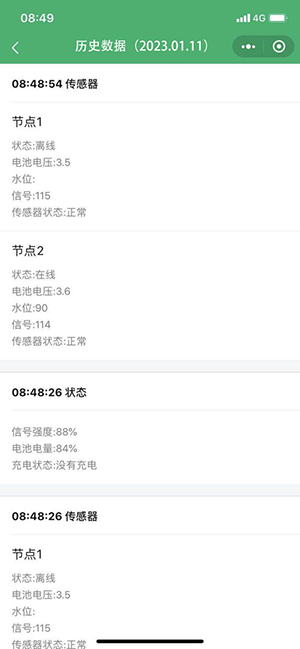

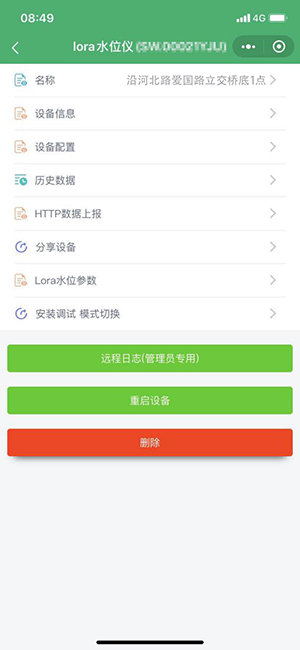

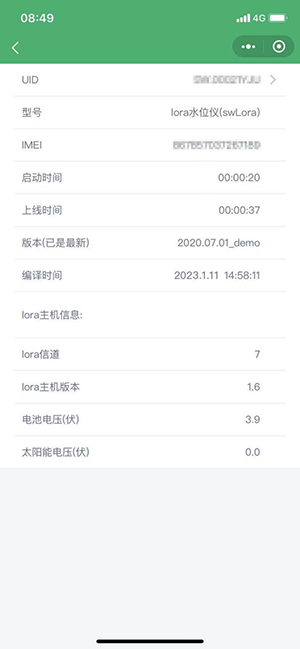

小程序界面展示：
